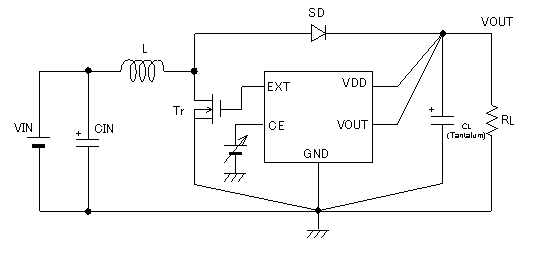

XC6368系列是内置高速低通态电阻驱动器的通用升压DC/DC转换控制器集成电路。使用晶体管,线圈,二极管和电容器共4个外置元件，构建高效的升压DC/DC转换器。
该器件可在1.5V～6.5V (±2.5％)范围内，以0.1V的间隔进行设定(VOUT型)。并且，除了VOUT型之外，还备有内置1.0V的基准电压源，以外置元件可任意设定输出电压的型号(FB型)。
因开关频率高达300kHz，可使用小型外部元件。
在小负载时，PWM／PFM切换控制型XC6368系列以PFM工作模式进行工作。因此，在从小负载至大输出电流的整个负载范围内，达到高效率。关于软启动时间，有在内部设定为10ms的型号(A,B,E型)，以及可用外置电阻和电容器进行调整的的型号(C,D,F型)。
使用待机功能，能够停止工作(CE端"L")，使电流消耗降到0.5μA以下。
| 输入电压范围 | 0.9V～10V |
|---|---|
| 电源电压范围 | 2.0V～10V |
| 输出电压范围 | 在1.5V～6.5V范围内,可以0.1V间隔进行设定。,设定电压精度±2.5% |
| 设定电压精度 | ±2.5% |
| 工作频率 | 300kHz,100kHz(±15%),客户定制180kHz,500kHz |
| 输出电流 | 200mA(VIN=1.8V, VOUT=3.3V) |
| 高转换效率 | 84%(TYP.) |
| 待机电流 | ISTB=0.5μA(MAX.) |
| 带软启动时间 | 备有软启动时间外部设定型 |

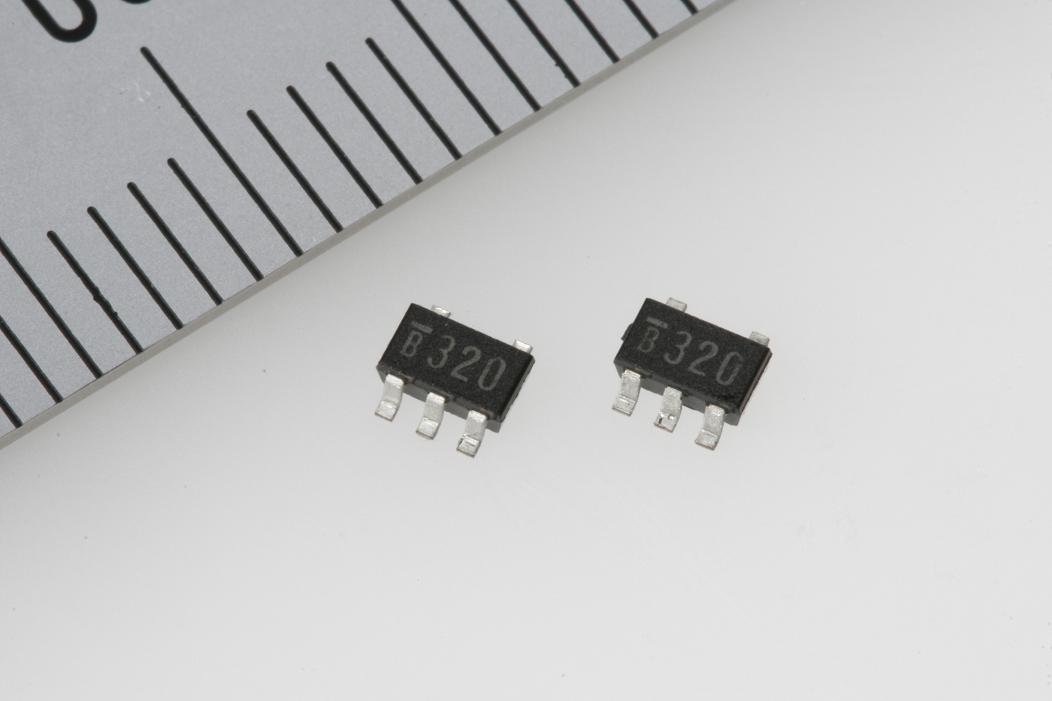

| 封装名称 | SOT-25 | 引脚数 | 5 |
|---|---|---|---|
| 个/Reel | 3,000 | 外形尺寸（mm） | 2.8 x 2.9 x 1.3 |
| |||
